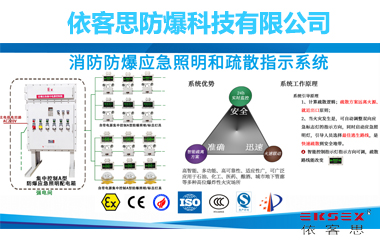

消防应急集中控制电源箱及照明疏散指示系统
设计参考
1、系统由应急照明控制器、应急照明集中电源、集中电源型应急标志灯、照明灯组成。
2、任一台应急照明控制器直接控制灯具的总数量不应大于3200(宜留有不少于10%的余量)。
(1)应急照明控制器应设置在消防控制室内与FAS 系统实现联动;可级联8台分控制器,扩展控制网络。
(2)控制器可按预设逻辑实现自动、手动控制系统应急启动。并可实时检测每个设备/灯具工作状态和故障信息。
(3)控制器与集中电源的通信回路采用 NH-RVSP-2"1.5mmSC20/耐火光纤。
3、应急照明集中电源按输出电压等级,分为安全电压A型和非安全电压B型,回路不超过8路。
(1)A型应急照明集中电源至灯具输出回路,采用DC24/36V(电源+通信)无极性二总线模式。
(2)非火灾模式,在正常照明电源/系统主电源断电后,可实现灯具应急点亮(系统主电源断电,应急不超过0.5h)。
(3)应急持续时间参阅GB51309-3.2.4(1-6条)。
(4)配接不同额定功率的灯具时,系统的持续应急时间不同,如:P额定配接功率30min'30minP额定配接功率90min*90min。
4、配电回路设计
(1)回路配接的灯具额定功率总和不应大于配电回路额定功率的80%。回路末端电压不低于灯具额定工作电压的80%
(2)应按防火分区、同-防火分区的楼层、隧道区间、地铁站台和站厅等为基本单元设置配电回路。
(3)消防控制室、消防水泵房等发生火灾时仍需工作、值守的区域和相关疏散通道,应单独设置配电回路。
(4)封闭楼梯间、防烟楼梯间、空外疏散楼梯应单独设置配电回路。
(5)配电线路采用耐火线缆;地面标志灯回路采用耐腐蚀橡胶线线,且线路连接采用密封胶处理。
5.集中电源型消防应急灯具
(1) 应急标志灯具采用高亮度 LED,自带独立 1D 地址、持续型模式,红外无线编码、不锈钢面板;
(2) 应急地面标志灯采用高亮度 LED,自带独立 ID 地址、304 级不锈钢、防护等级> IP67,厂家提供防水接线盒。
(3) 应急照明灯具采用高亮度 LED,自带独立 ID 地址、一般采用非持续型模式,红外无线编码,设置属性。
"如住宅建筑有兼做日常照明要求,可采用以上设计框架,灯具类型选用可兼做日常照明型的集中电源集中控制灯具即可。
"如需详细设计图纸和灯具配光曲线等技术资料,请与依客思防爆联系索要。(400-8018-132)
系统施工注意事项
为保证集中控制型应急照明和疏散指示系统的功能实现和正常运行,应按照项目设计图纸及深化图和《应急照明疏散指示系统技术标准》中第四章节“施工”要求施工,施工注意事项具体要求及注意事项如下系统线路敷设施工前,应与我司进行交底联络,落实图纸深化、线缓选用、敷设方式、安装尺寸等事宜..
1、布线
11系统的施工及布线,应符合GB51309《应急照明疏散指示系统技术标准》和 GB50166《火灾自动报警系统施工与验收规范》的要求。施工质量应满足《建筑电气工程施工质量验收规范》要求。
1.2系统应单独布线,当有不同电压等级、不同电流类别的线路,不应布在同一管内。
13线缆在管内或槽盒内,不应有接头或扭结;导线应在接线盒内采用焊接、压接、接线端子可靠连接。
1.4系统导线敷设结束后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,且绝缘电阻值不应小于20MQ。15控制器至集中电源/配电箱之间的通信干线宜采用串联并接方式
1.6集中电源/配电箱至灯具之间的回路接线宜采用串联并接布线方式,每只灯具宜设一次分支(基于线缆接头工艺难度及回路压接工艺压降考虑)
1.7嵌墙式、地埋式标志灯采用厂家专用预埋盒,并按施工规范,在预埋盒内接线。
1.8 地面标志灯采用厂家专用预埋盒灯具接线头处必须采用(焊】锡工艺,用厂家配套专用防水接线盒进行连接,再对接线盒进行密封胶密封,以保证接线头与外界隔离。
2、设置
2.1控制器安装在消防控制中心,系统主机主电取自消防电源AC220V/50Hz,控制器能与火灾报警主机进行通信。
2.2应急照明集中电源/分配电箱可安装在消防控制中心或楼层配电间/电井;取自消防电源AC220V/50Hz,采用壁挂方式时,应采取加固描
2.3设备接地应牢固,并应设置明显标识。
